Калибратор тока М151

Узнать цену Задать вопрос

Особенности

Выходной диапазон AC/DC: от 8 мА до 120 А
Разрешение по току: 5,5 цифр
Основная погрешность по току: ±0,25 %
Частота: от 15 Гц до 1 кГц
Основная погрешность по частоте: ±0,005 %
Максимальное изменение выходного напряжения:
- до 8 В (постоянный ток)
- до 3,5 В (переменный ток)
Встроенный AC/DC мультиметр
Дополнительный режим “УСИЛИТЕЛЬ ТОКА”
Дистанционное управление через интерфейсы GPIB и RS-232

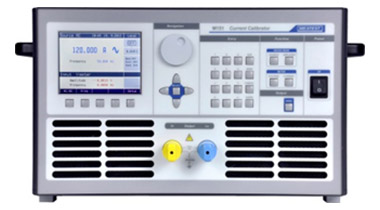

Калибратор тока M151 предназначен для воспроизведения силы постоянного и переменного тока от 8 мА до 120 А, при частоте от 15 Гц до 1 кГц. Применяется для поверки и калибровки амперметров, токовых шунтов, анализаторов качества электроэнергии, измерителей мощности и энергии, для испытания реле и автоматов или как стабильный источник тока для точных измерений.

Дополнительный режим “УСИЛИТЕЛЬ” – предназначен для расширения выходных токов калибраторов, генераторов, источников питания. Принцип действия основан на преобразовании входных сигналов тока и напряжения в пропорциональные постоянные и переменные токи на выходе калибратора. Благодаря возможности синхронизации по амплитуде, частоте и фазе М151 становится отличным дополнением для расширения области нагрузки многофункциональных калибраторов CALIBRO 140/142, калибраторов мощности CALIBRO 133/133C и любого другого калибратора, источника питания или генератора, обеспечивающего на выходе 10 В или 200 мА.

Встроенный мультиметр с базовой погрешностью 0,01% позволяет непосредственно измерять напряжение и силу постоянного и переменного тока, частоту переменного тока.

Прибор оснащен цветным дисплеем высокого разрешения, удобным пользовательским интерфейсом с экранными клавишами, функцией повторной калибровки - это обеспечивает удобный доступ к максимально возможному количеству информации и делает более простым процесс поверки и калибровки.

Калибратор оборудован интерфейсами RS-232 и GPIB и полностью совместим с калибровочным программным обеспечением Caliber и WinQbase (для автоматизации калибровки измерительных приборов, вести базу данных поверяемых измерительных приборов) компании Meatest.

Технические характеристики

Постоянный ток

Диапазон	Пределы допускаемой основной погрешности ±( % от значения + % от диапазона)	Макс. изменение выходного напряжения при пульсации, В
от 0,008000 до 0,300000 А	±(0,025+0,01)	±8
от 0,30001 до 1,00000 А
от 1,00001 до 2,00000 А
от 2,00001 до 5,00000 А		±5
от 5,0001 до 10,0000 А	±(0,03+0,015)
от 10,0001 до 30,0000 А	±(0,035+0,015)
от 30,0001 до 60,0000 А
от 60,0001 до 120,000 А

Переменный ток

Диапазон	Пределы допускаемой основной погрешности ±( % от значения + % от диапазона)		Макс. изменение выходного напряжения при пульсации, В
Диапазон	от 15 до 40 Гц от 70 до 1000 Гц	от 40 до 70 Гц	от 15 до 40 Гц от 70 до 1000 Гц	от 40 до 70 Гц
от 0,008000 до 0,300000 А	±(0,03+0,02)	±(0,025+0,01)	±5,5	±3,5
от 0,30001 до 1,00000 А
от 1,00001 до 2,00000 А
от 2,00001 до 5,00000 А			±3,5
от 5,0001 до 10,0000 А	±(0,04+0,02)	±(0,03+0,015)
от 10,0001 до 30,0000 А	±(0,05+0,02)	±(0,035+0,015)
от 30,0001 до 60,0000 А
от 60,0001 до 120,000 А

Режим “УСИЛИТЕЛЬ”

Диапазон выходного тока	±( % от значения + % от диапазона)		Макс. изменение выходного напряжения*, В	Коэффициент усиления по току
Диапазон выходного тока	DC AC < 70 Гц	от 70 до 1кГц	Макс. изменение выходного напряжения*, В	Коэффициент усиления по току
от 0,008000 до 0,300000 А	±(0,2+0,1)	±(0,4+0,2)	2 (3,5)*	0,150
от 0,30001 до 1,00000 А				0,500
от 1,00001 до 2,00000 А				1,000
от 2,00001 до 5,00000 А				2,500
от 5,0001 до 10,0000 А				5,000
от 10,0001 до 30,0000 А				15,00
от 30,0001 до 60,0000 А				30,00
от 60,0001 до 120,000 А				60,00

*— характеристики действительны для напряжения нагрузки <2В. Максимально допустимое напряжение нагрузки 3,5 В;
Внутренняя защита отключает выходные клеммы, если амплитуда входного сигнала превышает предельные 2V_RMS или если скорость нарастания входного сигнала превышает предел 0,035 В/мкс.

Погрешности встроенного мультиметра

Функция		Диапазон	±( % от значения + % от диапазона)	Разрешение
Напряжение постоянного тока		от 0 до ±20 В	±(0,01 + 0,01)	100 мкВ
Напряжение переменного тока	от 1 Гц до 1 кГц	от 0 до 20 В	±(0,02 + 0,02)
Напряжение переменного тока	от 1 кГц до 10 кГц	от 0 до 20 В	±(0,05 + 0,05)
Сила постоянного тока		от 0 до ±200 мА	±(0,01 + 0,01)	100 нА / 20 мА
Сила	< 1 kHz	от 0 до 200 мА	±(0,02 + 0,02)	1 мкА
переменного тока	> 1 kHz	от 0 до 200 мА	±(0,05 + 0,05)	1 мкА
Частота		от 1 Гц до 10 кГц	±0,005	от 10 мкГц до 0,1 Гц

Общие данные

Время прогрева:	60 мин.
Рабочий диапазон температур:	+5…+40 °C
Диапазон температур хранения:	-10…+55 °C при относительной влажности ниже 90 %
Опорная температура:	23 ± 3 °C
Размеры:	538 x 283 x 540 мм
Масса:	42 кг
Напряжение сети:	230 В, 50 Гц
Потребляемая мощность:	макс. 2000 ВА

Опции (заказываются отдельно)

Наименование	Краткое описание	Кол-во
Опция 151-10	Тестовый провод 125А/0,5 м (черный)	1 шт.
Опция 151-11	Тестовый провод 125А/0,5 м (красный)	1 шт.
GPIB	IEEE488/IEEE488 GPIB кабель, 2 м	1 шт.
USB	Адаптер RS232 на USB	1 шт.
Caliber	Программное обеспечение для автоматической поверки измерительных приборов.	1 шт.
WinQbase	ПО WinQbase позволяет вести базу данных поверяемых измерительных приборов, хранит отчёты о выполненных поверочных процедурах, ремонтах и т.п.	1 шт.
Дополнительная услуга - 1, 2 или 3 летнее расширение Заводской Гарантии		по запросу

Комплектация

Сетевой шнур	1 шт.
Руководство по эксплуатации, CD	1 шт.
Протокол заводской калибровки	1 шт.
Запасной предохранитель	1 шт.
Кабель RS-232	1 шт.

Дополнительные принадлежности

Сетевой шнур	1 шт.
Руководство по эксплуатации, CD	1 шт.
Протокол заводской калибровки	1 шт.
Запасной предохранитель	1 шт.
Кабель RS-232	1 шт.
