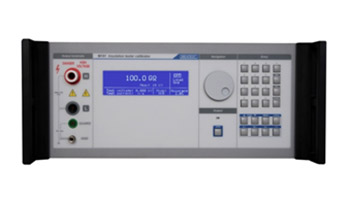

Продукция Специализированные калибраторы Калибратор приборов сопротивления измерения изоляции М191 Калибратор приборов сопротивления измерения изоляции М191
Особенности
- Диапазон сопротивлений от 10 кОм до 1 ТОм
- Максимальное испытательное напряжение до 10 кВ
- Работа с заземленным или плавающим потенциалом
- Встроенный вольтметр высокого напряжения
- Режимы проверки функций измерения диэлектрических параметров:
- индекс поляризации (PI)
- коэффициент диэлектрической абсорбции (DAR)
- коэффициент поляризации (PR) - Функция SHORT – для испытаний устройства на ток короткого замыкания (КЗ)
- Функция TIMER – для тестирования функции таймера поверяемого устройства
- Функция HVC – измерение емкостного сопротивления тестируемого устройства
- Дистанционное управление через интерфейсы GPIB и RS-232
Калибратор тестеров сопротивления изоляции M191 отвечает всем современным требованиям для поверки измерителей сопротивления изоляции, мегаомметров и других измерительных приборов постоянного тока с высоким сопротивлением и рабочим напряжением до 10 кВ.
Калибратор разработан на основе программируемых высокоомных декадных магазинов сопротивлений, которые оснащаются дополнительными электронными схемами, позволяющими проводить калибровку не только диапазонов сопротивления, но и испытательного напряжения, созданного поверяемым устройством, тестирование тока КЗ. Прибор М191 имеет встроенные режимы проверки функций измерения диэлектрических параметров, таких как индекс поляризации (PI), коэффициент диэлектрической абсорбции (DAR) и коэффициент поляризации (PR). Дополнительно, калибратор позволяет проверять функцию таймера тестируемого устройства.
М191 оборудован интерфейсами RS-232 и GPIB и полностью совместим с калибровочным программным обеспечением Caliber и WinQbase (для автоматизации калибровки измерительных приборов, вести базу данных поверяемых измерительных приборов) компании Meatest.
Технические характеристики
Функция HVR (Программируемый декадный магазин высокого сопротивления)
Общий диапазон сопротивления: от 10,00 МОм до 1000,0 ГОм.
Точность в режиме прямого заземления (G) и плавающего заземления (F):
| Диапазон сопротивления | Точность в режиме G* | Точность в режиме F* |
Макс. испытат. напряжение, В |
Типичная зависимость напряжения, ppm/В |
Погрешность испытательного напряжения |
Диапазон испытат. тока |
Погрешность испытательного тока |
| 10,00–99,99 кОм | 0,2% | 0,2% | 65 | <0,05 | 0,5% +10 В | 10 мА | 0,7% +100 мA |
| 100,0–999,9 кОм | 0,1% | 0,1% | 315 | <0,05 | 0,5% +10 В | 2,5 мА | 0,7% +10 мA |
| 1,000–9,999 MОм | 0,1% | 0,1% | 1250 | <0,05 | 0,5% +10 В | 1 мА | 0,7% +1 мA |
| 10,00–99,99 MОм | 0,1% | 0,1% | 5000 | <0,05 | 0,5% +10 В | 500 мкА | 0,7% +100 нA |
| 100,0–499,9 MОм | 0,2% | 0,2% | 10 000 | <0,05 | 0,5% +10 В | 100 мкА | 0,7% +20 нA |
| 500,0–999,9 MОм | 0,2% | 0,2% | 10 000 | <0,07 | 0,5% +10 В | 20 мкА | 1% +10 нA |
| 1,000–9,999 ГОм | 0,5% | 0,5% | 10 000 | <0,15 | 0,5% +10 В | 10 мкА | 1,5% +1 нA |
| 10,00–19,99 ГОм | 1,0% | 1,0% | 10 000 | <0,15 | 0,5% +10 В | 1 мкА | 1,5% +500 пA |
| 20,00–99,99 ГОм | 1,0% | 2,0% | 10 000 | <0,20 | 0,5% +10 В | 500 нА | 2% +100 пA |
| 100,0–299,9 ГОм | 2,0% | 3,0% | 10 000 | <0,20 | 0,5% +10 В | 100 нА | 5% +20 пA |
| 299,9–1000 ГОм | 5,0% | 6,0% | 10 000 | <0,20 | N/A** | N/A** | N/A** |
| Диапазон испытательного напряжения | 10 000 В DC + 5% сверх диапазона | ||||||
| Максимально длительно приложенное напряжение | 3000 В DC (без отсоединения выводных клемм) | ||||||
| Индикация испытательного напряжения | 4-разрядный измеритель с диапазоном до 10 кВ DC с подавленным сигналом ниже 50 В DC | ||||||
| Погрешность испытательного напряжения | 0,5% + 10 В | ||||||
| Индикация испытательного тока | 4-разрядный измеритель в диапазоне от 0,01 пА до 99,99 мА постоянного тока | ||||||
| Максимально безопасное напряжение постоянного тока между клеммами H и L | 11 000 В DC | ||||||
| Максимально безопасное напряжение постоянного тока между клеммами L и GND (заземления) | 15 В DC | ||||||
Примечания:
* Точность действительна в диапазоне номинальной температуры (23±2) °C при относительной влажности <0%.
** Функция испытательного напряжения вольтметра не доступна в диапазоне сопротивления от 299,9 ГОм до 1000 ГОм.
*** Максимальное измеренное испытательное напряжение постоянного тока составляет 5% сверх указанного диапазона.
Функция SHORT для проверки тока короткого замыкания
| Диапазон тока | 0–5 мА постоянного тока |
| Сопротивление на входе | 2700 Ом (ном.) |
| Погрешность испытательного тока КЗ | 0,2% + 5 мкА |
Функция TIMER, проверка функций таймера
| Диапазон таймера | 1–9999 с |
| Погрешность таймера | (0,3+0,0001 t) с, где t — истекшее время |
| Пороговое напряжение | |
| Максимальное испытательное напряжение | 10 000 В DC + 5% сверх диапазона |
| Сопротивление на выходе | 100 МОм |
| Указание испытательного напряжения | от 0 до 10 000 кВ DC с подавленным сигналом ниже 50 В DC |
| Погрешность испытательного напряжения | 0,5% + 10 В |
| Функция удержания максимального испытательного напряжения | до 11 кВ DC |
Функция PSP, программируемое модулирование параметров поляризации
| Количество позиций переключения | 4 |
| Применимый диапазон сопротивления | от 10,00 MОм до 100,00 ГОм |
| Максимально допустимое испытательное напряжение: | 3000 В DC |
| Макс. период установки | 9999 с |
Функция DPP, диэлектрические и поляризационные параметры
| Применимый диапазон сопротивления: | от 10,00 MОм до 100,00 ГОм |
| Максимально допустимое испытательное напряжение: | 3000 В DC |
| Максимальный период установки | 9999 с |
| Предварительно заданные параметры | индекс поляризации (PI) |
Функция HVC, электрическая емкость высокого напряжения
| Диапазон емкости | 10, 50, 100 нФ (фиксированные значения) |
| Допуск | ±10% |
| Погрешность калибровки | 0,3% + 200 пФ |
| Максимальное испытательное напряжение | 5000 В DC + 5% сверх диапазона |
| Указание испытательного напряжения | 0–5000 кВ DC с подавленным сигналом ниже 50 В DC |
| Погрешность испытательного напряжения | 0,5% + 10 В |
Общие данные
| Время прогрева: | 15 мин. |
| Диапазон температур в нормальных условиях: | (23 ± 2) °C |
| Рабочий диапазон температур: | +13…+33 °C при относительной влажности ниже 70 % |
| Диапазон температур хранения: | -10…+55 °C |
| Размеры: | 450 x 430 x 150 мм |
| Масса: | 12 кг |
| Напряжение сети: | 230 В, 50 Гц |
| Потребляемая мощность: | 40 ВА |
Опции (заказываются отдельно)
| Наименование | Краткое описание | Кол-во |
|---|---|---|
| Опция 191-10 | Тестовый провод 1000 В пост. ток (черный) | 1 шт. |
| Опция 191-11 | Тестовый провод 5000 В пост. ток (красный) | 1 шт. |
| Опция 191-12 | Провод заземления (зеленый) | 1 шт. |
| GPIB | IEEE488/IEEE488 GPIB кабель, 2 м | 1 шт. |
| Caliber | Программное обеспечение для автоматической поверки измерительных приборов. | 1 шт. |
| WinQbase | ПО WinQbase позволяет вести базу данных поверяемых измерительных приборов, хранит отчёты о выполненных поверочных процедурах, ремонтах и т.п. | 1 шт. |
| Дополнительная услуга - 1, 2 или 3 летнее расширение Заводской Гарантии | по запросу | |
Комплектация
| Сетевой шнур | 1 шт. |
| Руководство по эксплуатации, CD | 1 шт. |
| Опция 191-10 — Тестовый провод 1000 В пост. ток (черный) | 1 шт. |
| Опция 191-11 — Тестовый провод 5000 В пост. ток (красный) | 1 шт. |
| Опция 191-12 — Провод заземления (зеленый) | 1 шт. |
| Протокол заводской калибровки | 1 шт. |
| Запасной предохранитель | 1 шт. |
| Кабель RS-232 | 1 шт. |
Дополнительные принадлежности
| Сетевой шнур | 1 шт. |
| Руководство по эксплуатации, CD | 1 шт. |
| Протокол заводской калибровки | 1 шт. |
| Запасной предохранитель | 1 шт. |
| Кабель RS-232 | 1 шт. |
