Однофазные калибраторы мощности CALIBRO 133/133i

Особенности

Калибраторы однофазной электрической мощности/энергии. Предназначены для проверки и калибровки датчиков и измерителей мощности, счётчиков и анализаторов качества электроэнергии. Погрешность 0,05%.

  • Постоянное и переменное напряжение «фаза-нейтраль» 1 - 280 В / 300 мА, погрешность 260 ppm
  • Переменное напряжение «фаза-фаза» в трехфазной системе 2 - 480 В
  • Постоянный и переменный ток 30 мА - 30 А / 5 В, погрешность 310 ppm
  • Диапазон установки коэффициента мощности –1…+1
  • Гармонические и интермодуляционные искажения, модуляция
  • Диапазон частот 16 Гц...1 кГц
  • Генерация мощности до 8,4 кВА (280 кВА с опцией 140-50)
  • Встроенный технологический мультиметр
  • Интерфейсы GPIB и RS-232

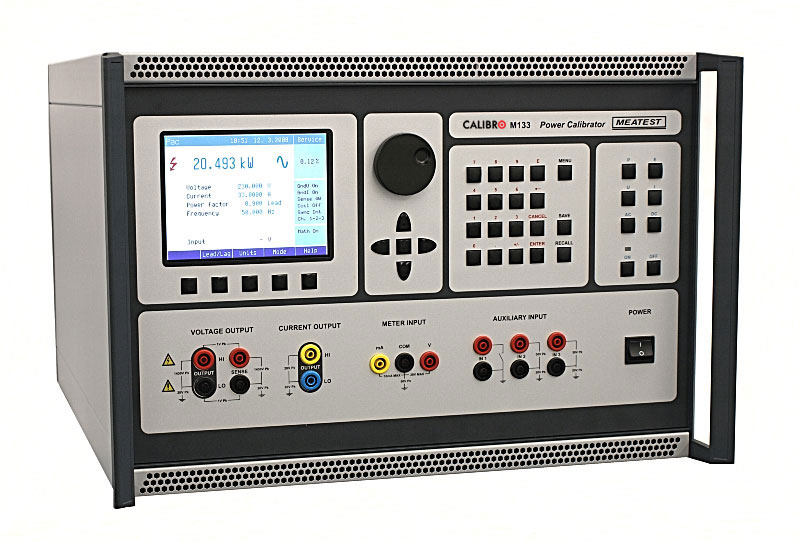

Прибор Calibro 133/133i представляет собой однофазный калибратор электрической мощности и энергии.

В модели Calibro 133 предусмотрена возможность генерации искаженных сигналов с заданными параметрами. Эта опция предназначена для калибровки анализаторов качеств электрической энергии. Однофазная конфигурация может быть расширена до трехфазной с помощью дополнительных усилителей M-133i.

Модель Calibro 133i не оснащается функциями измерения гармонических и интермодуляционных искажений.

Основным назначением прибора является точная генерация электрической мощности и энергии постоянного и переменного тока в диапазоне напряжений до 280 В и диапазоне токов до 30 А. В режиме электрической мощности переменного тока возможна установка сдвига фаз между напряжением и токов в диапазоне от 0 до 360°. Минимальная погрешность генерации составляет 0,05%. Калибратор обеспечивает высокую токовую нагрузку на выходе напряжения (несколько сотен мА) и напряжение на токовом выходе до 5 Вэфф. Диапазон токов можно увеличить до 1000 А, используя 50-витковую токовую катушку (опция 140-50).

Калибратор Calibro 133 оснащен специальными функциями для испытания анализаторов напряжения линий электропередач. Он способен генерировать гармонические и интермодуляционные искажения, флуктуационные гармоники, фликер-шум, пилообразные и другие сигналы. Пользовательский интерфейс калибратора обеспечивает простое и удобное программирование параметров выходного сигнала.

С помощью двух дополнительных «ведомых» усилителей M-133i калибратор может быть расширен до четырехполюсной трехфазной системы.

Постоянное и синусоидальное переменное напряжение

Диапазон напряжений: 1…280 В
Разрешение: 5S разряда
Диапазон частот: Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты: 0,005%
Разрешение по частоте: 0,001 Гц на частотах ниже 40 Гц,
0,01 Гц выше 40 Гц
Искажения выходного сигнала < 0,05%

Диапазон % от значения + % от диапазона Макс. нагрузка, мА % от значения + % от диапазона Макс. нагрузка, мА % от значения + % от диапазона Макс. нагрузка, мА
Пост. ток Пост. ток 16…40 Гц;
70…1000 Гц
16…40 Гц;
400…1000 Гц
40…70 Гц 40…400 Гц
1,0000…10,0000 В 0,025 + 0,01 100 0,03 + 0,02 100 0,025 + 0,01 100
10,0001…30,0000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 200
30,001…70 000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 300
70,001…140 000 В 0,025 + 0,01 200 0,03 + 0,02 200 0,025 + 0,01 300
140,001…280 000 В 0,025 + 0,01 150 0,03 + 0,02 150 0,025 + 0,01 200

Постоянный и синусоидальный переменный ток

Диапазон токов: 0,03…30 А
Разрешение: 5 Ѕ разряда
Диапазон частот: Постоянный ток, переменный ток от 16 до 1000 Гц. Для сетей частотой 50/60 Гц возможна синхронизация с частотой сети.
Погрешность частоты: 0.005%
Разрешение по частоте: 0,001 Гц на частотах ниже 40 Гц, 0,01 Гц выше 40 Гц
Искажения выходного сигнала < 0,1%

Диапазон % от значения + % от диапазона Макс, напряжение, В % от значения + % от диапазона % от значения + % от диапазона Макс, напряжение, В Макс, напряжение, В
Пост. ток Пост. ток 16…40 Гц; 70…1000 Гц 40…70 Гц 16…400 Гц 400…1000 Гц
0,030000…0,300000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
0,30001…1,00000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
1,00001…2,00000 А 0,03 + 0,01 8 0,04 + 0,02 0,03 + 0,01 5,5 3,5
2,00001…5,00000 А 0,03 + 0,01 5 0,04 + 0,02 0,03 + 0,01 3,5 3,5
5,0001…10,0000 А 0,035 + 0,015 5 0,05 + 0,02 0,035 + 0,015 3,5 3,5
10,0001…30,0000 А 0,04 + 0,02 5 0,06 + 0,02 0,04 + 0,02 3,5 3,5

Дополнительная неопределенность при использовании токовой катушки (опция 140-50) составляет 0,3%. Выходной ток умножается на 50.

Сдвиг фаз между напряжением и током, коэффициент мощности

Диапазон значений сдвига фаз: 0,00…+359,99°
Диапазон частот: 16…1000 Гц
Разрешение сдвига фаз: 0.01°
Диапазон значений коэффициента мощности: –1…+1
Разрешение коэффициента мощности: 0.001
Погрешность коэффициента мощности: dPF = (1 – cos ( +d )/cos ) (-)

Погрешность сдвига фаз (внутренняя синхронизация)

Частота, Гц Погрешность d , °
16,000…70,000 0,05
70,001…400,000 0,1
400,001…1000,00 0,4

Электрическая мощность постоянного тока

Суммарный диапазон: 0,03…8400 Вт (280 Вт при использовании токовой катушки «опция 140-50»)
Единицы измерения: Вт

Погрешность электрической мощности постоянного тока*, %


Диапазон токов Диапазон напряжений
1…10 В 10…30 В 30…70 В 70…140 В 140…280 В
30…300 мА 0,054 0,054 0,054 0,054 0,054
300 мА…1 А 0,054 0,054 0,054 0,054 0,054
1…2 А 0,054 0,054 0,054 0,054 0,054
2…5 А 0,054 0,054 0,054 0,054 0,054
5…10 А 0,062 0,062 0,062 0,062 0,062
10…30 А 0,070 0,070 0,070 0,070 0,070

Приведена наименьшая погрешность.

Электрическая мощность переменного тока *

Суммарный диапазон: 0,03…8400 ВА или 280 кВА при использовании токовой катушки «опция 140-50»
Диапазон частот: 16…1000 Гц
Единицы измерения: Вт, ВА, ВАр

Погрешность электрической мощности переменного тока, % (PF = 1,0, f = 40…70Гц)

Диапазон токов Диапазон напряжений
1…10 В 10…30 В 30…70 В 70…140 В 140…280 В
30 мА…5 А 0,054 0,054 0,054 0,054 0,054
5…10 А 0,062 0,062 0,062 0,062 0,062
10…30 А 0,070 0,070 0,070 0,070 0,070

Погрешность электрической мощности переменного тока, % (PF = 0,8, f = 40…70 Гц)

Диапазон токов Диапазон напряжений
1…10 В 10…30 В 30…70 В 70…140 В 140…280 В
30 мА…5 А 0,082 0,082 0,082 0,082 0,082
5…10 А 0,088 0,088 0,088 0,088 0,088
10…30 А 0,094 0,094 0,094 0,094 0,094

Погрешность электрической мощности переменного тока, % (PF = 0,5, f = 40…70Гц)

Диапазон токов Диапазон напряжений
1…10 В 10…30 В 30…70 В 70…140 В 140…280 В
30 мА…5 А 0,160 0,160 0,160 0,160 0,160
5…10 А 0,163 0,163 0,163 0,163 0,163
10…30 А 0,166 0,166 0,166 0,166 0,166

Приведена наименьшая погрешность. Погрешность электрической мощности рассчитывается по следующей формуле:

Электрическая энергия постоянного и переменного тока

Диапазон напряжений: 1…280 В
Диапазон токов: 0,03…30 А
Диапазон значений коэффициента мощности: –1…+1
Диапазон установки временного интервала: 1…10 000 с
Разрешение временного интервала: 0,1 с
Погрешность временного интервала: 0,01% + 0,1 с

Негармонические сигналы (только модель Calibro 133)

Гармонические и интермодуляционные искажения, интермодуляционные составляющие (только модель Calibro 133)

Диапазон значений основной частоты: 16 Гц…1 кГц
Неопределенность амплитуды сигнала основной частоты: 0,2% от диапазона
Диапазон частот гармонических составляющих: 32 Гц…5 кГц
Диапазон частот интермодуляционных составляющих: 16 Гц…1 кГц
Макс. число гармонических составляющих: 50
Число интермодуляционных составляющих: 1
Неопределенность частоты: 0,005%
Диапазон амплитуд интермодуляционных составляющих: Макс. 30% от среднеквадратичного значения выходного сигнала
Разрешение амплитуды интермодуляционных составляющих: 0.001%
Шумы и искажения: –60 дБ

Погрешность амплитуды интермодуляционных составляющих

Диапазоны % от диапазона % от диапазона
32…3000 Гц 3000…5000 Гц
1,0000…10,0000·В
10,0001…30,0000·В
30,001…70 000 В
70,001…140 000 В
140,001…280 000 В
0,1 0,2
0,030000…0,300000 А
0,30001…1,00000·А
1,00001…2,00000 А
0,1 0,2
2,00001…5,00000·А
5,0001…10,0000 А
0,2 0,4
10,0001…30,0000 А 0,2 0,8

Модуляция, фликер-шум (только модель Calibro 133)

Диапазон значений основной частоты: 16 Гц…1 кГц
Диапазон частот отдельных гармоник (2…50): 32 Гц…5 кГц
Диапазон частот модуляции: 0,001…50 Гц
Коэффициент модуляции: 0…30%
Разрешение коэффициента модуляции: 0,001%
Неопределенность среднеквадратичной амплитуды: 0.2 % от диапазона
Форма модулирующего сигнала: Синусоидальный, прямоугольный
Коэффициент заполнения прямоугольного сигнала: 1…99%
Погрешность коэффициента модуляции: 0,2%

Встроенный технологический мультиметр

Функция Диапазон Погрешность Разрешение
Постоянное напряжение 0…±12 В 0,01% + 0,01% 100 мкВ
Постоянный ток 0…±25 мА 0,01% + 0,01% 100 нА
Частота 1 Гц…15 кГц 0,005% 10 мкГц…0,1 Гц

Общие данные

Время прогрева: 60 мин
Рабочая температура: (23 ± 10) °C
Температура хранения: -10…+55 °C, отн. влажность < 90%
Опорная температура: (23 ± 2) °C
Размеры: 460 x 580 x 320 мм
Масса нетто: 27 кг
Питание: 115/230 В, 50/60 Гц
Потребляемая мощность: Макс. 550 ВА
Класс безопасности: Класс I согласно EN 61010
Опция 140-50 Токовая катушка 25/50 витков Для токоизмерительных клещей
Опция 10 Испытательный кабель 1000?В/32?А, черный Длина 1 м
Опция 11 Испытательный кабель 1000?В/32?А, красный Длина 1 м
Кабель GPIB Кабель интерфейса GPIB Длина 1 м
Кабель RS-232 Кабель интерфейса RS-232 Длина 1,5 м
POWER Прикладное программное обеспечение для калибровки преобразователей.
Сетевой шнур 1 шт.
Руководство по эксплуатации, CD 1 шт.
Опция 10/11 — испытательный кабель 1000 В/30 А, черный/красный, Длина 1 м 2 шт.
Запасной предохранитель 1 шт.
Кабель RS-232, Длина 1,5 м 1 шт.
