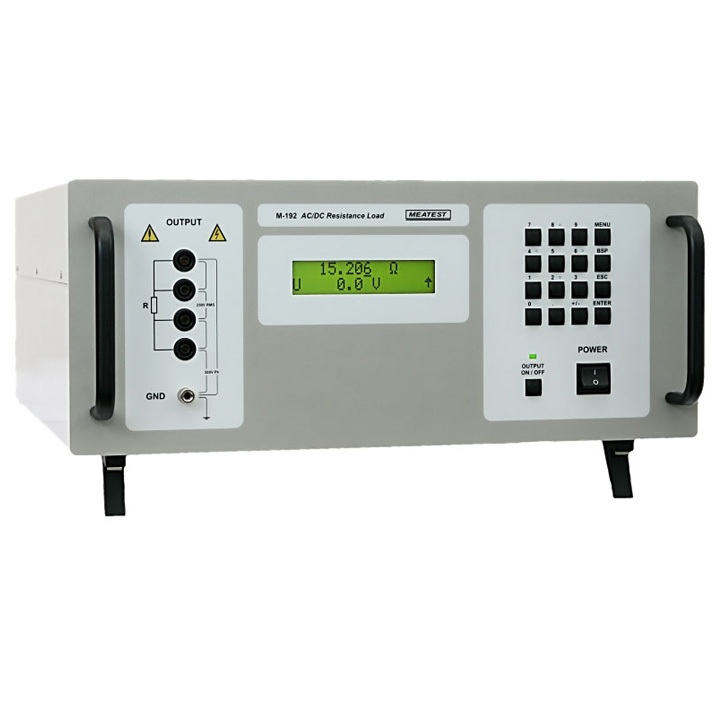

Программируемая электронная нагрузка M-192

Особенности

Электронная нагрузка до 3 000 Вт. Диапазон сопротивлений от 15 Ом до 300 кОм. Предназначена для тестирования источников питания и трансформаторов. Интерфейс RS-232 или GPIB. Погрешность: 0,1%.

  • Диапазон сопротивлений 15 Ом…300 кОм
  • Максимальная нагрузка 3 кВт, максимальное напряжение 250 Вэфф
  • Погрешность 0,1%
  • Диапазон частот 0 Гц…10 кГц
  • Температурный коэффициент < 10 ppm/°C
  • 2-, 4-полюсная схема подключения
  • Интерфейс RS-232 (опция — GPIB)

Прибор M-192 представляет собой точную мощную нагрузку с регулируемым сопротивлением от 15,000 Ом до 300 кОм. Нагрузку можно использовать при сопротивлении до 3000 Ом и напряжении до 250 Вэфф. Диапазон частот — от постоянного тока до 10 кГц. Нагрузка устроена как набор мощных резистивных сегментов, переключаемых посредством реле. Нагрузка хорошо подходит для применения в автоматических испытательных системах. В стандартной комплектации прибор оборудован интерфейсом RS-232, а в качестве опции может комплектоваться интерфейсом GPIB (IEEE488).

Нагрузка выпускается в двух версиях:

  • Базовая версия M-192 с 60 фиксированными значениями сопротивления в диапазоне от 15 до 4700 Ом.
  • Полная версия M-192A с непрерывным диапазоном сопротивлений от 15,000 Ом до 300 кОм и встроенным вольтметром.
Диапазон сопротивлений 15,0…4700 Ом (M-192)15,000 Ом…300 кОм (M-192A)
Разрешение Фиксированные значения (M-192)0,001 Ом…1 кОм (M-192A)
Температурный коэффициент < 10 ppm/°C
Максимальная рассеиваемая мощность 3000 Вт
Максимальное напряжение 250 Вэфф
Встроенный вольтметр (только M-192A) Диапазон 300 В, разрешение 0,1 В
Схема подключения 2-, 4-полюсная
Дистанционное управление RS232 (опция — IEEE488)
Размеры 430 x 190 x 500 мм (Ш x В x Г)
Масса 15 кг

Погрешность сопротивления (в версии M-192 — только до 4700 Ом)

Диапазон Пост. ток…120 Гц 120 Гц…1 кГц 1…10 кГц
15,000…99,999 Ом 0,1 % + 30 мОм 0,2 % + 30 мОм 0,2 % + 30 мОм
100,00 Ом…3,000 кОм 0,1 % 0,1 % 0,2 %
3,001…30,00 кОм 0,1 % 0,2 % 2 %
30,1…100,0 кОм 0,2 % 0,2 % --
101…300 кОм 0,5 % 2 % --

Погрешность вольтметра (только M-192A)

Диапазон Пост. ток Перем. ток
1,0…299,9 В 0,1 % + 0,2 В 0,2 % + 0,2 В
Кабель GPIB (IEEE488) IEEE488/IEEE488, 2 м

Модификации

Версии M192-V0000 15…4700 Ом, 60 фиксированных значений, RS-232
M192A-V0000 15…300000 Ом, вольтметр, RS-232
Интерфейс M192-V0xxx RS-232
M192-V2xxx GPIB (IEEE488)
Корпус M192-Vxx0x настольная версия
M192-Vxx1x модуль для монтажа в 19-дюймовой стойке, 3HE
Сетевой шнур 1 шт.
Руководство по эксплуатации 1 шт.
Протокол испытаний 1 шт.
