Продукция Декадные магазины сопротивлений Программируемые декадные магазины сопротивлений M602/M602A
Продукция Декадные магазины сопротивлений Программируемые декадные магазины сопротивлений M602/M602A Программируемые декадные магазины сопротивлений M602/M602A
Особенности
- Поверка омметров и контроллеров температуры
- Диапазон сопротивлений от 0,1 Ом до 10 MОм (M602A)
- Наилучшее разрешение 10 мкОм
- Базовая погрешность ±0,02 %
- Температурный коэффициент <25 ppm/°C
- Моделирование датчиков температуры Pt/Ni с погрешностью ±0,2 °C
- Сетевое питание или сетевое питание/внутренняя батарея (опция)
- Интерфейс RS-232 или GPIB (опция)
- Масса 4,5 кг

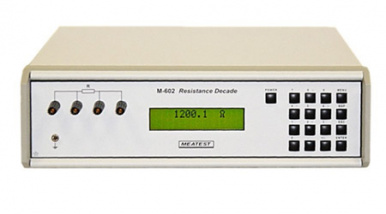

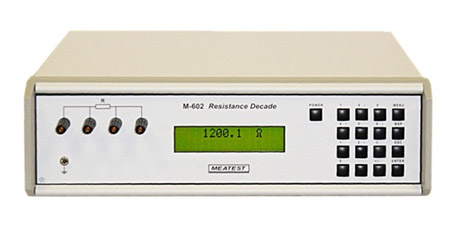

Программируемый магазин сопротивлений М602 (с стандартным диапазоном сопротивлений от 10 Ом до 300 кОм), и магазин М602А (с расширенным диапазоном – от 0,1 Ом до 10 МОм) – предназначены для применения в качестве многозначных мер электрического сопротивления.
Декадные магазины M602/M602A оптимально подходят для поверки омметров, для автоматизированного испытания термоэлементов, основанных на моделировании платиновых и никелевых термометров сопротивления в диапазоне от 10 Ом до 20 кОм (М602А) и от 100 Ом до 20 кОм (М602). При моделировании датчиков Pt и Ni предусмотрена возможность установки значения R0.
Благодаря хорошей точности и возможности дистанционного управления M602/M602A используются в поверочных лабораториях, поточных линиях, сервисных центрах и отделах опытно-конструкторских работ. Входящее в стандартный комплект поставки ПО выполнит необходимую работу по подключению. Простой синтаксис команд и руководство по эксплуатации позволят сразу приступить к построению алгоритмов, без особых знаний программирования.
Приборы оснащены встроенной функцией повторной калибровки, которая позволяет без механической настройки откорректировать любое отклонение значений сопротивления. Меню калибровки помогает быстро внести поправки при отклонении элементов сопротивления, отображая на дисплее прибора их номинальное значение и требуемую погрешность.
Для функциональной проверки тестируемого оборудования используется опция моделирования “Короткого Замыкания” (SHORT) и “Обрыв” (OPEN). Приборы могут быть выполнены в виде модуля для монтажа в стойку 19" (высота модуля – 3HE).
Технические характеристики
| M-602 | M-602A | |
| Диапазон значений сопротивления | 10 Ом – 300 кОм | 0,1 Ом – 10 МОм |
| Моделирование датчиков температуры (Pt) | -200…850 °C (-328…1562 °F) | |
| Моделирование датчиков температуры (Ni) | -60…300 °C (-76…572 °F) | |
| Типы датчиков температуры | Pt100…Pt1000, Ni100…Ni1000 | Pt10…Pt20000, Ni10…Ni20000 |
| Разрешение |
0,001 Ом в диапазоне 10,000 – 300,000 Ом 0,01 Ом в диапазоне 30,001 – 1000,00 Ом 0,1 Ом в диапазоне 1000,1 – 3000,0 Ом 1 Ом в диапазоне 3·000 – 10·000 Ом 10 Ом в диапазоне 10,00 – 30,00 кОм 100 Ом в диапазоне 30,0 – 100,0 кОм 1 кОм в диапазоне 100 – 300 кОм 0,01 °C для датчиков типов Pt, Ni |
0,00001 Ом в диапазоне 0,10000 – 2,00000 Ом 0,0001 Ом в диапазоне 2,0001 – 20,0000 Ом 0,001 Ом в диапазоне 20,001 – 200,000 Ом 0,01 Ом в диапазоне 200,01 – 2 000,00 Ом 0,1 Ом в диапазоне 2·000,1 – 20·000,0 Ом 1 Ом в диапазоне 20·001 – 200·000 Ом 10 Ом в диапазоне 200,01 – 2·000,00 кОм 100 Ом в диапазоне 2·000,1 – 10·000,0 кОм 0,01 °C для датчиков типов Pt, Ni |
| Температурный коэффициент сопротивления | < 25 ppm/°С | |
| Максимальная рассеиваемая мощность | 2 Вт | |
| Схема подключения | 2-, 3- или 4-полюсная | |
| Клеммы | Приборные с золотым покрытием, диаметр 4 мм | |
| Интерфейс | RS-232 или GPIB | |
| Питание | Внутренний аккумулятор 12 В, сетевой адаптер (100 – 240 В, 50 Гц) | |
| Время автономной работы | 6 часов | |
| Номинальная температура | +18…+28 °C | |
| Рабочая температура | +5…+40 °C | |
| Температура хранения | -10…+50 °C | |
| Размеры | 325х111х316 мм (ШхВхГ) | |
| Масса | 4,5 кг | |
Погрешность сопротивления M-602
| Диапазон | Погрешность |
| 10 – 200 Ом | 0,05% + 15 мОм |
| 200 Ом – 10 кОм | 0,02% |
| 10 – 50 кОм | 0,05% |
| 50 кОм – 100 кОм | 0,1% |
| 100 кОм – 300 кОм | 0,5% |
Погрешность сопротивления M-602A
| Диапазон | Погрешность |
| 0,1 Ом – 200 Ом | 0,05% + 15 мОм |
| 200 Ом – 2 МОм | 0,02% |
| 2 – 10 МОм | 0,05% |
Погрешность моделирования Pt датчиков температуры
| Температура | Pt10 – Pt200 | Pt201– Pt20000 |
| от -200 до 0 °С | 0,2 °С | 0,2 °С |
| от 0 до 850 °С | 0,2 °С | 0,2 °С |
Погрешность моделирования Ni датчиков температуры
| Температура | Ni10 – Ni200 | Ni201– Ni20000 |
| от -60 до 0 °С | 0,2 °С | 0,1 °С |
| от 0 до 300 °С | 0,1 °С | 0,1 °С |
Общие данные
| Рабочий диапазон температур: | от +18 °C до +28 °C |
| Максимальная мощность рассеивания: | 2 Вт |
| Максимальное напряжение: | 120 Впост., 50 Вперем. |
| Максимальный ток: | 0,6 А |
| Температурный коэффициент сопротивления: | < 25 ppm/°С |
| Входные клеммы: | диаметр 4 мм, с золотым покрытием |
| Время реакции* | 4 мс |
| Подключение в режиме сопротивления: | 2 и 4 проводное |
| Подключение в режиме эмуляции температурных датчиков: | 2,3 и 4 проводное |
| Время работы от батареи: | до 6 часов |
| Интерфейс: | RS-232 или GPIB (опция) |
| Размеры: | 364 x 111 x 316 мм |
| Напряжение сети: | 240 В, 50 Гц |
| Масса: | 4,5 кг |
* - Время реакции – это интервал между установленным с передней панели значением или получением команды с шины удалённого управления и отставанием в поправке значений на терминалах.
Информация для заказа
Интерфейс
|
M602-V1xxx |
RS-232 |
|
M602-V2xxx |
GPIB |
|
M602A-V1xxx |
RS-232 |
|
M602A-V2xxx |
GPIB |
Моделирование “Короткое Замыкание” (SHORT) и “Обрыв” (OPEN)
|
M602-Vx0xx |
нет |
|
M602-Vx1xx |
есть |
|
M602A-Vx0xx |
нет |
|
M602A-Vx1xx |
есть |
Исполнение
|
M602-Vxx0x |
настольное |
|
M602-Vxx1x |
исполнение для стойки 19" |
|
M602-Vxx2x |
настольное, с ручкой |
|
M602A-Vxx0x |
настольное |
|
M602A-Vxx2x |
настольное, с ручкой |
|
M602A-Vxx1x |
исполнение для стойки 19" |
Электропитание
|
M602-Vxxx0 |
сетевое питание |
|
M602-Vxxx1 |
батарея + сетевое питание |
|
M602A-Vxxx0 |
сетевое питание |
|
M602A-Vxxx1 |
батарея + сетевое питание |
Комплектация
| Сетевой адаптер | 1 шт. |
| Руководство по эксплуатации, CD | 1 шт. |
| Кабель RS-232 (только для версии с интерфейсом RS-232) | 1 шт. |
| Программное обеспечение | 1 шт. |
