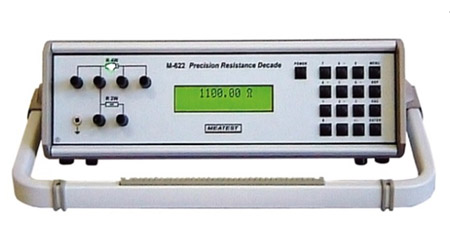

Программируемый прецизионный декадный магазин сопротивлений M622

Особенности

  • Диапазон сопротивлений от 1 Ом до 1,2 MОм
  • Наилучшее разрешение 10 мкОм
  • Базовая погрешность ±0,003 %
  • Температурный коэффициент <1 ppm/°C
  • Моделирование датчиков температуры Pt/Ni, погрешность ±0,02 0C
  • Моделирование SHORT/OPEN (опция)
  • Сетевое питание/внутренняя батарея
  • Интерфейс RS-232 или GPIB (опция)
  • Исполнение для монтажа в стойку 19" (опция)
  • Масса 4,5 кг

Программируемый прецизионный магазин сопротивлений М622 с широким диапазоном сопротивлений – от 1,00000 Ом до 10,0 кОм (при четырехпроводном подключении) и от 1,0000 Ом до 1,2 МОм (при двухпроводном подключении) – предназначен для применения в качестве многозначной меры электрического сопротивления.

Функционирование М622 основано на низкотемпературных реле и на высокоустойчивых фольговых резисторах с низкими температурными коэффициентами, переключаемыми с помощью реле. Прецизионный магазин сопротивлений М622 снабжен встроенной функцией температурного моделирования сигналов платиновых и никелевых термопреобразователей сопротивления с собственной градуировочной шкалой, имеет установку размерности температуры в градусах Цельсия или Фаренгейта, в соответствии с стандартами IEC (МЭК).

Управление прибором возможно вручную или дистанционно, через последовательный интерфейс RS-232 или GPIB (опция). В стандартный комплект поставки входит специальное ПО, которое повторяет органы управления магазина сопротивлений на экране ПК (позволяет автоматизировать процесс поверки, калибровки и испытаний средств измерений).

Благодаря высокой точности и возможности дистанционного управления M622 используется в метрологических лабораториях, поточных линиях, сервисных центрах и отделах опытно-конструкторских работ.

Приборы оснащены встроенной функцией повторной калибровки, которая позволяет без механической настройки откорректировать любое отклонение значений сопротивления. Меню калибровки помогает быстро внести поправки при отклонении элементов сопротивления, отображая на дисплее прибора их номинальное значение и требуемую погрешность.

Магазин сопротивлений М622 работает как на аккумуляторах, так и через адаптер питания. Время автономной работы составляет до 6 часов.

Прецизионный декадный магазин сопротивлений может быть выполнен в виде модуля для монтажа в стойку 19", высота модуля – 3HE.

Диапазон значений сопротивления 1 Ом – 1,2 МОм
короткое замыкание (SHORT), размыкание (OPEN) (только в версии M622-Vx1xx)
Моделирование датчиков температуры (Pt) -200…850 °C (-328…1562 °F)
Моделирование датчиков температуры (Ni) -60…300 °C (-76…572 °F)
Типы датчиков температуры Pt10…Pt20000, Ni10…Ni20000
Разрешение 0,00001 Ом в диапазоне 1,00000 – 10,00000 Ом
0,0001 Ом в диапазоне 10,0001 – 100,0000 Ом
0,001 Ом в диапазоне 100,001 – 400,000 Ом
0,01 Ом в диапазоне 400,01 – 1 200,00 Ом
0,1 Ом в диапазоне 1200,1 – 30 000,0 Ом
1 Ом в диапазоне 30 000 – 1 200 000 Ом
0,001 °C для датчиков типов Pt10…Pt300, Ni10…Ni3
000,01 °C для датчиков типов Pt301…Pt10000, Ni301…Ni10000
Стандарты платиновых (Pt) датчиков температуры IEC 751 (1,3850 для IPTS68), IEC 751 (1,3851 для ITS90), US (US/JIS) (1,3916)
Стандарты никелевых (Ni) датчиков температуры DIN 43760 (6180)
Температурный коэффициент сопротивления < 1 ppm/°C (1 - 2000 Ом) на клеммах R4W
< 1 ppm/°C (100 Ом - 1200 кОм) на клеммах R2W
< 5·ppm/°C (2 - 10 кОм) на клеммах R4W
Максимальная рассеиваемая мощность 0,3 Вт
Схема подключения 2-, 4-полюсная (в режиме сопротивления)
2-, 3- или 4-полюсная (в режиме моделирования датчиков температуры)
Клеммы Приборные с золотым покрытием, диаметр 4 мм
Интерфейс RS-232 или GPIB
Питание Внутренний аккумулятор 12 В, сетевой адаптер (100 – 240 В, 50 Гц)
Время автономной работы 6 часов
Номинальная температура +18…+28 °C
Рабочая температура +5…+40 °C
Температура хранения -10…+50 °C
Размеры (настольное исполнение) 364х111х316 мм (ШхВхГ)
Размеры (исполнение для 19'' стойки) 483х133х316 мм (ШхВхГ)
Масса 4,5 кг

Погрешность сопротивления

Тип
подключения
Диапазон Погрешность
R4W* 1 Ом – 400 Ом 0,003% + 3 мОм
R4W 400 Ом – 2 кОм 0,005%
R4W 2 кОм – 10 кОм 0,015%
R2W** 1 Ом – 2 кОм 0,005% + 10 мОм
R2W 2 кОм – 200 кОм 0,005%
R2W 200 кОм – 1,2 МОм 0,01%

* 4-проводное подключение
** 2-проводное подключение

Погрешность моделирования Pt датчиков температуры

Температура Pt100 Pt200 Pt500 Pt1000 (R4W) Pt10000 (R2W)
от -200 до 200 °С 0,02 °С 0,02 °С 0,02 °С 0,04 °С 0,04 °С
от 200 до 500 °С 0,03 °С 0,04 °С 0,06 °С 0,1 °С 0,06 °С
от 500 до 850 °С 0,04 °С 0,06 °С 0,15 °С 0,2 °С 0,1 °С

Погрешность моделирования Ni датчиков температуры

Температура Ni100 (R4W) Ni1000 (R4W) Ni10000 (R2W)
от -60 до 300 °С 0,02 °С 0,04 °С 0,04 °С

Общие данные

Рабочий диапазон температур: от +18 °C до +28 °C
Максимальная мощность рассеивания: 0.3 Вт
Максимальное напряжение: 50 Впост., 120 Вперем.
Температурный коэффициент сопротивления: < 1 ppm/°С
Входные клеммы: диаметр 4 мм, с золотым покрытием
Время реакции* 6 мс
Подключение в режиме сопротивления: 2 и 4 проводное
Подключение в режиме эмуляции температурных датчиков: 2,3 и 4 проводное
Время работы от батареи: до 6 часов
Интерфейс: RS-232 или GPIB (опция)
Размеры: 364 x 111 x 316 мм
Напряжение сети: 240 В, 50 Гц
Масса: 4,5 кг

* - Время реакции – это интервал между установленным с передней панели значением или получением команды с шины удалённого управления и отставанием в поправке значений на терминалах.


Интерфейс

M622-V1xxx

RS-232

M622-V2xxx

GPIB

Моделирование “Короткое Замыкание” (SHORT) и “Обрыв” (OPEN)

M622-Vx0xx

нет

M622-Vx1xx

есть

Исполнение

M622-Vxx0x

настольное

M622-Vxx1x

исполнение для стойки 19"

Сетевой адаптер 1 шт.
Руководство по эксплуатации, CD 1 шт.
Кабель RS-232 (только для версии с интерфейсом RS-232) 1 шт.
Программное обеспечение 1 шт.
