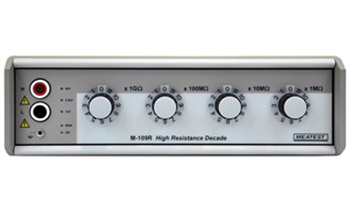

Программируемый декадный высокоомный магазин сопротивлений M109R

Особенности

  • Для поверки и калибровки мегаомметров, измерителей сопротивления изоляции и т.д.
  • Четыре декады
  • Диапазон от 1 МОм до 12,221 ГОм
  • Максимальное рабочее напряжение постоянного тока до 5 кВ
  • Внутренний аккумулятор/питание от сети
  • Интерфейс RS-232
  • Возможность установки в 19'' стойку
  • Удобное управление
  • Масса 4 кг

Программируемый декадный точный высокоомный магазин сопротивления М109R предназначен для применения в поверочных лабораториях и центрах технического обслуживания для поверки и калибровки приборов измерения сопротивления изоляции при рабочем напряжении до 5 кB постоянного тока, позволяет проводить измерения в диапазоне от 1 МОм до 12 ГОм и имеет 4 декады разрешения. На каждую декаду вынесен отдельный терминал, что позволяет распределять сопротивление по декадам и, при необходимости, использовать независимо друг от друга.

В декадном магазине сопротивлений M109R используются специально отобранные резисторы и высококачественные переключатели, а также встроенная индикация перегрузки входа. Декадный магазин M109R помещен в прочный корпус с удобными ручками по бокам для транспортировки, что делает его идеальным решением для использования "на объекте" или в лаборатории. Декадный магазин работает как на аккумуляторах, так и через адаптер питания. Время автономной работы составляет от 3 до 8 часов, в зависимости от установленного значения сопротивления и количества работающих высоковольтных реле.

Управление прибором возможно вручную или дистанционно, через последовательный интерфейс RS-232 (позволяет автоматизировать процесс поверки, калибровки и испытаний средств измерений). В стандартный комплект поставки входит специальное ПО, которое повторяет органы управления магазина сопротивлений на экране ПК. Декадный магазин может быть выполнен в виде модуля для монтажа в стойку 19", высота модуля – 3HE.

Диапазон Погрешность * % Коэффициент напряжения, ±В.10-6 Температурный коэффициент, ± °C.10-6 Максимально допустимое
рабочее напряжение, В* (DC / RMS)
от 1 МОм до 11 MОм ±0,1 1 < 100 1000 (700)
от 12 МОм до 121 MOм ±0,2 1 < 100 2500 (1700)
от 122 МОм до 1,221 ГOм ±0,5 2 < 100 5000 (3500)
от 1,222 ГОм до 12,221 ГОм ±1,0 2 < 100 5000 (3500)

* - зависит от набранного на магазине сопротивления (высвечивается на индикаторе)

Общие данные

Рабочий диапазон температур: от +20 °C до +25 °C
Время работы от батареи: не менее 3 часов
Интерфейс: RS-232
Размеры: 362 x 111 x 316 мм
Напряжение сети: 240 В, 50 Гц
Масса: 4 кг

Наименование

Краткое описание

Кол-во

Опция 191-10

Тестовый провод 1000 В пост. ток (черный)

1 шт.

Опция 191-11

Тестовый провод 5000 В пост. ток (красный)

1 шт.

Дополнительная услуга - 1, 2 или 3 летнее расширение Заводской Гарантии (по запросу)

Сетевой адаптер 1 шт.
Руководство по эксплуатации, CD 1 шт.
Кабель RS-232 1 шт.
Программное обеспечение 1 шт.
